意匠图：通常所说的意匠，“意”即意图、创想、思路；“匠”即匠心、构思、规律和操作程序，将设计创作的意图、构思和具体的可行性，通过图纸表格来展现，这个图表就叫意匠图。
意匠图多用于纺织品（包括丝绸、毛衫制作、毛麻纺织品等等）在织造时的提花图案、纹路变化的设计和工艺制作。但也成为许多如钩编、工艺品、绣花、抽纱制作以及建筑等等行业广泛应用的一种设计图表、制作工艺图表。
纺织品的意匠图上一般只画一个花纹循环，当花纹对称时，可以省略对称部分，只画其二分之一或四分之一。意匠图形的大小用一个花纹循环所需要的纵、横格数表示。意匠图上涂绘的颜色只代表织物中不同的组织结构，并不代表花纹的色彩，也不必与纹样色彩一致，只要求用色醒目、花界分明，便于识图和纹版轧孔。意匠纸是一种印有长方格或正方格的纸张，纵格相当于织物中的经纱，横格相当于纬纱。意匠纸有多种规格，可根据织物经、纬密度、组织结构和上机条件适当选用。意匠纸规格选用不当，会使花纹变形。意匠纸的规格用单位长度内纵、横格数的比值表示。
意匠纸是一种印有长方格或正方格的纸张，纵格相当于织物中的经纱，横格相当于纬纱。意匠纸有多种规格，可根据织物经、纬密度、组织结构和上机条件适当选用。意匠纸规格选用不当，会使花纹变形。意匠纸的规格用单位长度内纵、横格数的比值表示。
各国根据使用习惯对意匠纸规格在计算和表示方式上也有不同。意匠纸一般分为两种：一种是先确定单位长度内的横格数为8格,然后根据织物的经、纬密度之比并结合上机条件，计算出与8个横格配成一个正方形的纵格数。例如 12个纵格与8个横格配成正方形,中国称为八之十二。中国意匠纸规格共分25种，从八之八至八之三十二，写作8×8～8×32或8-8～8-32，各用粗线划成大格，以方便意匠图点绘和纹版轧孔。另一种是先确定单位长度的纵格数为8或10、12、16等(相当于提花机上的一行纹针数),然后根据织物的经、纬密度比计算出单位长度的横格数与确定的纵格数构成一个正方形，在意匠纸上用粗线划成大格，其表示方法有16×10、10×10或16/10、10/10等。这种方法欧洲国家采用较多。
用意匠纸绘制意匠图的步骤是：

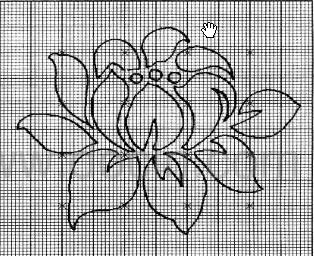

①纹样放大：用铅笔将纹样轮廓按比例放大到已计算好的意匠纸面积内，要求保持纹样原作的姿态风格特征。
②勾边：用水粉画笔将放大的铅笔轮廓改画成由意匠格子形成阶梯状的轮廓线。勾边是根据花纹各个部分的组织以及各组织接界配合的要求，并结合上机条件进行的，有自由勾边、平纹勾边及变化勾边3种方法。
