当底图(纹样图)过大时,纹织CAD系统只会显示局部底图(纹样图)。
可通过【刷新纹样图】按钮,刷新显示当前窗口中的底图【纹样图】。
如希望能显示完整的底图(纹样图),可通过以下方法进行解决:
(1)缩小底图
只显示部分底图(纹样图)这个问题,本质是因为底图像素过大造成的。适当缩小底图(纹样图),可有效的减少底图(纹样图)所占的内存空间,有利于底图(纹样图)的完整显示。
缩小底图,需先找到对应当前意匠的同名.bmp位图文件,用PS等图像工具打开,然后对图像像素进行同比例缩小,然后进行保存。
(2)适当加大【图片最大加载量】

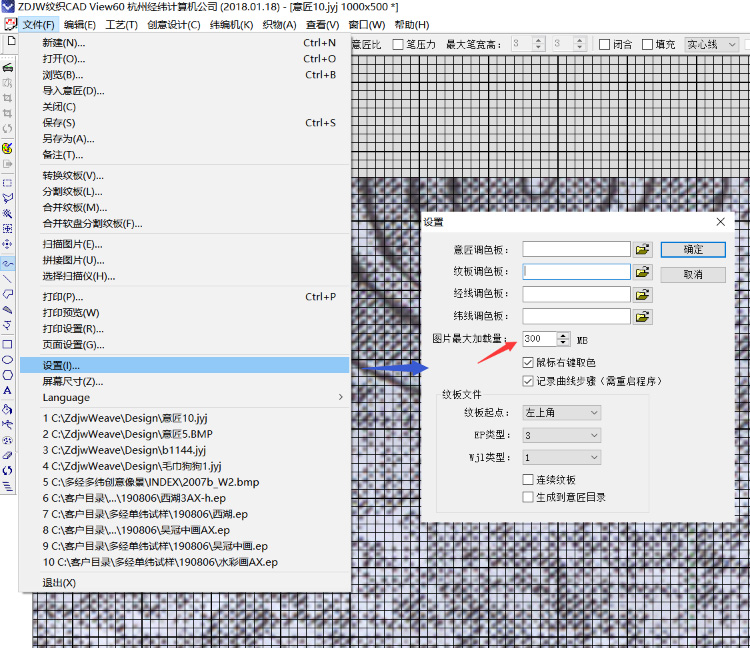

从文件菜单中选择【设置】功能,在弹出的设置对话框中,适当加大图片最大加载量,可有助于读取更大底图(纹样图)文件。
但底图(纹样图)占用过大内存,会影响后续意匠设计功能的使用,故也不可将该数值设得过大。
