在纹织CAD View60中，如遇到打开意匠图，没有显示衬在下方的底图（纹样图）的情况，依次检查以下问题

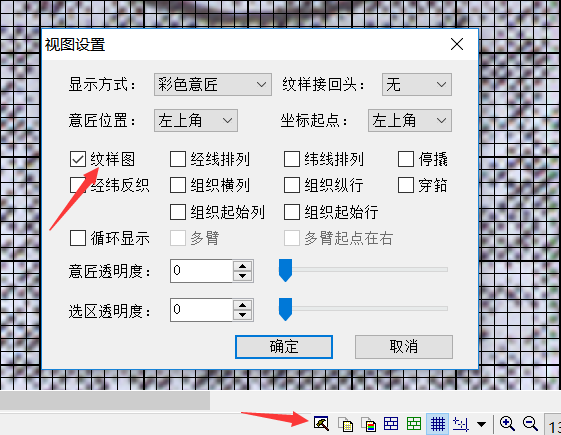

（1）视图设置中，是否选中【纹样图】

如没有选中，需将该选项选中。

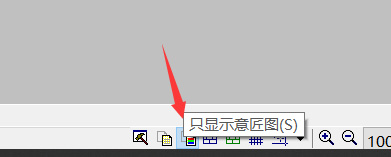

（2）检查是否开启了【只显示意匠图】模式

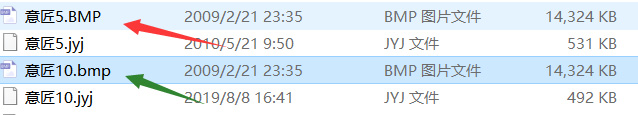

（3）检查对应该意匠图的底图文件是否存在。

显示在意匠图下方的底图（纹样图），是与意匠文件同目录同名，以.bmp位图文件形式存在的。如在意匠目录中无非找到对应的同名bmp位图文件，那将无非正常显示底图（纹样图）。
